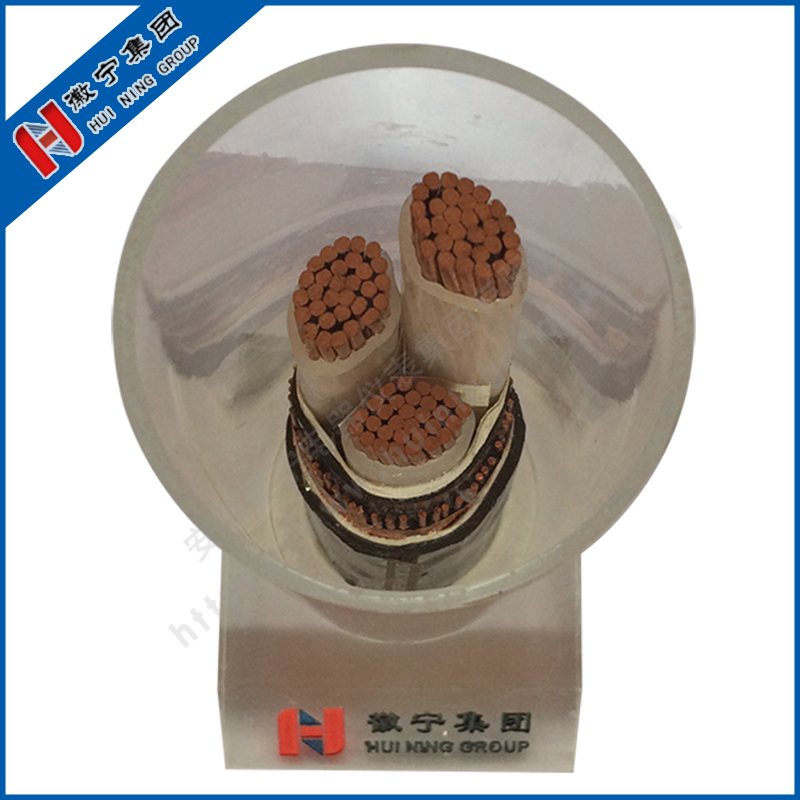

变频电缆的结构包括三根主线绝缘线、三根零线绝缘线 ，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成3+3线芯结构，使电缆具有较强的耐电压冲击性 ，能经受高速频繁变频时的脉冲电压，对变频电器起到良好的保护作用。
用途
变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中，作输送电能用 。尤其适用于造纸、冶金、金属加工 、矿山、铁路和食品加工等行业。电器起到良好的保护作用。
使用条件
1 、 额定电压U0/U ：0.6/1KV
2、 电缆导体长期允许最高温度为90度，短路时最高温度250度
3、 安装敷设环境温度不低于0度 ，固定敷设时环境温度不低于-10度
4 、 电缆允许最小弯曲半径不小于15D(D-电缆外径，mm)
性能
1、 BPYJVP12R-TK、ZRBPYJVP12R-TK型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。
2、 交联聚乙烯绝缘、耐温耐候性好。
3、 低传输阻抗，电磁兼容性好。
4、 低工作电容 。
5、 良好的抗干扰和低辐射性能 。
6、 对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。
