双金属温度计是一种接触式测量仪表
，适用于中、低温环境的现场测温

，可用来直接测量-80~500℃范围内气体、液体和蒸汽的温度，是替代工业水银温度计的理想产品，广泛适用于石油
、化工、机械
、船舶、发电等工业和科研部门
。具有无汞害
，易读数，坚固耐用等优点。

双金属温度计的原理是利用两种不用材质的金属复合片后，因热胀冷缩的系数不同
，产生扭曲而带动指针偏转的原理来测温的。双金属片的一端固定，一端与转轴相连接，当温度变化时
，双金属片产生轴向扭动，从而带动转轴旋转，转轴又带动指针偏转一个角度
，指向刻度盘上的温度值
。基本结构由刻度盘
、转角弹簧、转轴、感温元件、保护管，并配以各种固定装置。（表盖、外壳、玻璃、密封圈
、面板
、指针、转角弹簧下固定件
、转角弹簧
、转角弹簧上固定件
，转轴、感温元件、保护管
、保护管接头，外螺纹并帽）
。公称压力一般是在指定工作温度下
，保护管所能承受的静态下压而不破裂。公称压力不仅与保护管材料、直径壁厚有关，还与其安装方式、置入深度，以及被测介质的种类流速有关。双金属温度计的保护管插入被测介质中的长度为最小置入深度
，是保护管直径的8倍
。

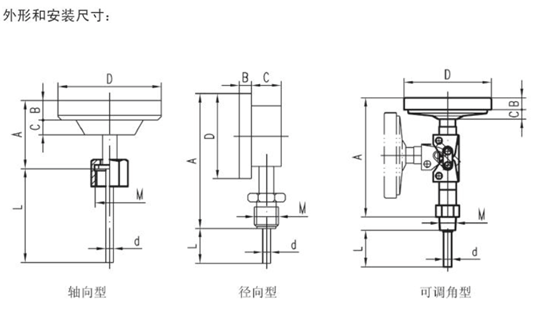

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型

、径向型、135°向型和万向型四种。

1
、
：指针盘与保护管垂直连接

。(图2）

2
、径向型双金属温度计
：指针盘与保护管平行连接。(图2）

3
、135°向型双金属温度计：指针盘与保护管成135°连接
。

4、

：指针盘与保护管连接角度可任意调整。(图2）
